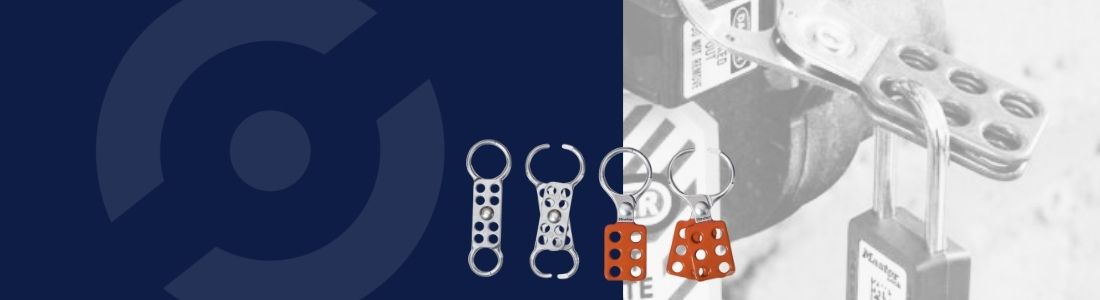

Blokady klamrowe

Blokady klamrowe – wieloosobowe zabezpieczenie maszyn i urządzeń w systemie LoTo

Blokady klamrowe to ważny element systemów bezpieczeństwa Lockout/Tagout (LoTo), stosowanych podczas konserwacji, napraw, przeglądów i innych prac przy maszynach oraz instalacjach przemysłowych. Umożliwiają zabezpieczenie jednego punktu odcięcia energii w taki sposób, aby kilka osób mogło założyć własne kłódki i niezależnie kontrolować zdjęcie swojego zabezpieczenia.

Prawidłowo dobrane blokady klamrowe pomagają ograniczyć ryzyko przypadkowego uruchomienia urządzenia, zanim wszyscy pracownicy zakończą swoje zadania. Są wykorzystywane między innymi w zakładach produkcyjnych, warsztatach, działach utrzymania ruchu oraz podczas prac serwisowych. Przy wyborze należy uwzględnić rodzaj zabezpieczanego punktu, materiał wykonania blokady, liczbę użytkowników i warunki panujące na stanowisku.

Czym są blokady klamrowe i jak działają?

Blokady klamrowe to mechaniczne elementy systemu LoTo, które pozwalają zabezpieczyć punkt odcięcia energii za pomocą kilku indywidualnych kłódek. Zabezpieczenie pozostaje założone, dopóki nie zostaną usunięte wszystkie kłódki blokujące mechanizm.

Ich podstawową funkcją jest umożliwienie kilku pracownikom niezależnego zabezpieczenia tego samego punktu. Każda uprawniona osoba zakłada własną kłódkę, dzięki czemu może kontrolować swoje zabezpieczenie przez cały czas wykonywania pracy.

Takie rozwiązanie ma szczególne znaczenie wtedy, gdy przy jednej maszynie pracuje zespół złożony z osób wykonujących różne zadania. Zastosowanie blokady klamrowej pozwala uwzględnić indywidualną odpowiedzialność każdego pracownika za zdjęcie własnej kłódki.

Konstrukcja blokady obejmuje mechanizm zaciskowy oraz miejsca przeznaczone do zakładania kłódek. Szczegóły budowy, sposób mocowania i dopuszczalna liczba zabezpieczeń zależą od wybranego wariantu.

Dlaczego blokady klamrowe są ważne w systemach LoTo?

System Lockout/Tagout służy do zabezpieczania maszyn i instalacji przed nieoczekiwanym uruchomieniem lub uwolnieniem niebezpiecznej energii podczas prac. Blokady klamrowe wspierają ten proces, umożliwiając kilku pracownikom jednoczesne zabezpieczenie wspólnego punktu odcięcia energii.

Podczas konserwacji lub naprawy urządzenie może stanowić zagrożenie nie tylko ze względu na zasilanie elektryczne. Ryzyko mogą powodować również energia pneumatyczna, hydrauliczna, mechaniczna lub energia zgromadzona w elementach instalacji.

Dlatego procedura LoTo powinna obejmować identyfikację źródeł energii, ich właściwe odłączenie, zastosowanie odpowiednich blokad oraz sprawdzenie, czy maszyna nie może zostać uruchomiona w sposób niezamierzony. Sama blokada klamrowa nie zastępuje całej procedury.

W praktyce system wieloosobowego zabezpieczenia ułatwia koordynację prac. Każdy pracownik może założyć własną kłódkę i zdjąć ją dopiero po zakończeniu swoich czynności oraz zgodnie z zasadami przyjętymi w zakładzie.

Najważniejsze cechy i możliwości blokad klamrowych

Blokady klamrowe różnią się materiałem wykonania, wymiarami, konstrukcją oraz liczbą miejsc na kłódki. Właściwy wybór powinien wynikać z parametrów zabezpieczanego punktu i warunków eksploatacji.

Przy porównywaniu dostępnych rozwiązań warto zwrócić uwagę na następujące cechy:

• Możliwość założenia kilku kłódek – pozwala wielu pracownikom niezależnie zabezpieczyć wspólny punkt.
• Materiał konstrukcyjny – w zależności od wariantu może to być stal, aluminium lub tworzywo o określonych właściwościach.
• Wymiary szczęk i kabłąka – wpływają na możliwość dopasowania blokady do konkretnego punktu mocowania.
• Konstrukcja mechanizmu zaciskowego – powinna zapewniać prawidłowe zamocowanie zgodnie z instrukcją producenta.
• Właściwości materiału – mogą mieć znaczenie w środowiskach, w których występują określone czynniki mechaniczne, chemiczne lub elektryczne.
• Kompatybilność z kłódkami – należy sprawdzić dopuszczalną średnicę kabłąka i wymiary otworów.
• Przeznaczenie do określonych warunków pracy – nie każdy model nadaje się do każdego środowiska lub rodzaju zagrożenia.

Nie należy oceniać przydatności blokady wyłącznie na podstawie wyglądu czy koloru. Najważniejsze są zgodność wymiarowa, sposób mocowania, parametry techniczne oraz zgodność z procedurami obowiązującymi w zakładzie.

Jak dobrać blokadę klamrową do konkretnego zastosowania?

Prawidłowy dobór blokady klamrowej wymaga sprawdzenia punktu mocowania, liczby użytkowników i rodzaju zagrożeń występujących podczas pracy. Urządzenie powinno być dopasowane do zabezpieczanego elementu oraz stosowanych kłódek, a jego zastosowanie musi być zgodne z instrukcją producenta.

Pierwszym krokiem jest określenie, co ma zostać zabezpieczone i w jaki sposób można skutecznie odizolować źródło energii. Następnie należy sprawdzić, czy szczęki blokady obejmują dany punkt i czy mechanizm można prawidłowo zamknąć.

Kolejnym kryterium jest liczba osób wykonujących prace. Wybierając blokadę, trzeba uwzględnić liczbę pracowników, którzy muszą mieć możliwość założenia własnych kłódek. Warto również upewnić się, że wszystkie kłódki pasują do otworów blokady i mogą być swobodnie zakładane oraz zdejmowane zgodnie z procedurą.

Przed zakupem odpowiedz na kilka pytań:

• Jaki punkt odcięcia energii ma być zabezpieczony?
• Jakie wymiary ma element, na którym będzie mocowana blokada?
• Ilu pracowników musi założyć własne kłódki?
• Czy materiał blokady jest odpowiedni do warunków pracy?
• Czy na stanowisku występują szczególne zagrożenia, na przykład elektryczne lub związane z atmosferą potencjalnie wybuchową?
• Czy wybrany wariant jest zgodny z zakładową procedurą Lockout/Tagout?

Tak przeprowadzona ocena ułatwia dobór rozwiązania, które będzie praktyczne w codziennym użytkowaniu i zgodne z wymaganiami danego procesu.

Z jakich materiałów wykonuje się blokady klamrowe?

Materiał blokady wpływa na jej właściwości mechaniczne i przydatność do określonych warunków pracy. Stal, aluminium oraz odpowiednio dobrane tworzywa mają różne cechy, dlatego wybór należy uzależnić od wymagań stanowiska i dokumentacji produktu.

Stal jest wykorzystywana w konstrukcjach, w których istotna jest wytrzymałość mechaniczna. Aluminium pozwala uzyskać konstrukcję metalową o innych właściwościach masowych niż stal. Z kolei niektóre tworzywa mogą być stosowane tam, gdzie znaczenie mają właściwości izolacyjne lub ograniczenie ryzyka iskrzenia wynikającego z kontaktu określonych materiałów.

Nie oznacza to jednak, że każda blokada wykonana z tworzywa jest odpowiednia do wszystkich zastosowań elektrycznych lub do pracy w strefach zagrożonych wybuchem. Tak samo sama metalowa konstrukcja nie przesądza o przydatności urządzenia do każdego środowiska przemysłowego.

Przed wyborem warto sprawdzić informacje producenta o przewodności elektrycznej, odporności chemicznej, dopuszczalnych warunkach użytkowania oraz ograniczeniach eksploatacyjnych. Jeśli na stanowisku występują szczególne zagrożenia, należy zweryfikować wymagania razem z osobą odpowiedzialną za BHP i procedury bezpieczeństwa.

Blokady klamrowe w środowiskach przemysłowych i serwisowych

Blokady klamrowe sprawdzają się w procesach, w których kilka osób musi niezależnie kontrolować zabezpieczenie wspólnego punktu odcięcia energii. Są przydatne zwłaszcza podczas prac zespołowych, gdy przy jednej maszynie lub instalacji wykonuje się kilka czynności serwisowych.

Można je uwzględnić w procedurach realizowanych w zakładach produkcyjnych, warsztatach technicznych, przedsiębiorstwach utrzymania ruchu oraz w obiektach przemysłowych. O przydatności konkretnej blokady decydują jednak konstrukcja punktu mocowania, rodzaj odłączanej energii i wymagania dotyczące zabezpieczenia.

W przypadku rozbudowanych instalacji należy pamiętać, że jedno urządzenie może mieć kilka niezależnych źródeł energii. W takiej sytuacji nie wystarczy zabezpieczyć jednego przypadkowo wybranego punktu. Trzeba zidentyfikować wszystkie źródła zagrożenia i zastosować odpowiednie środki blokujące.

Blokady klamrowe mogą stanowić część szerszego systemu LoTo, obejmującego również indywidualne kłódki, oznaczenia ostrzegawcze, procedury odłączania energii i zasady weryfikacji stanu maszyny przed rozpoczęciem pracy.

Jak prawidłowo montować i użytkować blokady klamrowe?

Prawidłowy montaż polega na założeniu blokady na przeznaczonym do tego punkcie, jej odpowiednim zamknięciu i zabezpieczeniu indywidualnymi kłódkami. Każdą czynność należy przeprowadzać zgodnie z instrukcją producenta oraz procedurą bezpieczeństwa obowiązującą w danym miejscu pracy.

Przed założeniem blokady należy upewnić się, że źródło energii zostało odłączone zgodnie z przyjętą procedurą i że można bezpiecznie przystąpić do zabezpieczania punktu. Następnie trzeba sprawdzić dopasowanie blokady, prawidłowo ją zamocować i założyć kłódki należące do uprawnionych pracowników.

Po zamocowaniu warto zweryfikować stabilność zabezpieczenia i upewnić się, że nie można go przypadkowo przesunąć lub otworzyć w sposób niezgodny z przeznaczeniem. Jeśli blokada nie pasuje, jest uszkodzona albo nie zamyka się prawidłowo, nie należy używać jej na siłę.

W codziennej eksploatacji należy pamiętać o kilku zasadach:

• Kontroluj stan mechanizmu zaciskowego oraz miejsc mocowania kłódek.
• Nie używaj blokady z widocznymi uszkodzeniami lub odkształceniami.
• Nie modyfikuj konstrukcji bez zgody producenta.
• Stosuj kłódki zgodne z parametrami blokady.
• Przechowuj urządzenie w warunkach wskazanych przez producenta.
• Zdejmuj własną kłódkę zgodnie z procedurą zakładową.
• Nie usuwaj zabezpieczenia innego pracownika poza formalnie określoną procedurą awaryjną.

Po zakończeniu prac przywrócenie urządzenia do eksploatacji powinno nastąpić dopiero po sprawdzeniu stanu maszyny, potwierdzeniu zakończenia czynności i usunięciu zabezpieczeń zgodnie z procedurą LoTo.

Blokady klamrowe a bezpieczeństwo pracowników

Blokady klamrowe wspierają ochronę pracowników przed nieoczekiwanym uruchomieniem maszyn, ale są skuteczne tylko jako element prawidłowo wdrożonego systemu bezpieczeństwa. Ich stosowanie powinno być połączone z oceną ryzyka, przeszkoleniem personelu i kontrolą źródeł niebezpiecznej energii.

Najważniejszą korzyścią rozwiązania wieloosobowego jest możliwość indywidualnego zabezpieczenia się przez każdą osobę wykonującą pracę. Ogranicza to ryzyko przedwczesnego usunięcia zabezpieczenia przez inną osobę, jeśli wszyscy przestrzegają zasad procedury.

Istotne jest również jasne oznaczenie miejsca pracy i poinformowanie odpowiednich osób o prowadzonych czynnościach. Blokada mechaniczna nie zastępuje komunikacji w zespole, oznaczeń ostrzegawczych ani sprawdzenia, czy energia została skutecznie odizolowana.

Wdrożenie procedur LoTo powinno uwzględniać specyfikę zakładu, typy maszyn, potencjalne zagrożenia i obowiązujące wymagania prawne. Dzięki temu blokady klamrowe stają się elementem uporządkowanego systemu zarządzania bezpieczeństwem, a nie jedynie pojedynczym akcesorium.

Blokady klamrowe w ofercie Topserw

Wybór blokady klamrowej powinien opierać się na zgodności z punktem mocowania, wymaganej liczbie kłódek i warunkach pracy. Przed zakupem warto porównać parametry techniczne dostępnych rozwiązań oraz upewnić się, że odpowiadają one procedurom bezpieczeństwa obowiązującym w zakładzie.

W kategorii blokad klamrowych Topserw dostępne są rozwiązania przeznaczone do zastosowań związanych z wieloosobowym zabezpieczaniem punktów odcięcia energii. Poszczególne warianty mogą różnić się konstrukcją, materiałem, wymiarami oraz liczbą miejsc na kłódki.

Przed podjęciem decyzji należy sprawdzić opis techniczny wybranego rozwiązania, jego przeznaczenie oraz informacje dotyczące kompatybilności. W przypadku szczególnych wymagań, takich jak praca w środowisku elektrycznym lub w strefie zagrożonej wybuchem, konieczne jest potwierdzenie odpowiednich właściwości w dokumentacji producenta.

Blokady klamrowe stanowią praktyczny element systemów Lockout/Tagout, pomagający organizować prace zespołowe i indywidualnie kontrolować zabezpieczenia. Prawidłowo dobrane oraz stosowane zgodnie z procedurą wspierają bezpieczne prowadzenie konserwacji, napraw i przeglądów urządzeń przemysłowych.

FAQ – najczęściej zadawane pytania o blokady klamrowe

1. Do czego służą blokady klamrowe?

Blokady klamrowe służą do zabezpieczania punktów odcięcia energii w systemach Lockout/Tagout (LoTo). Umożliwiają założenie kilku indywidualnych kłódek na jednym zabezpieczeniu, dzięki czemu każdy pracownik może kontrolować zdjęcie własnej kłódki przed ponownym uruchomieniem maszyny.

2. Ile kłódek można założyć na blokadę klamrową?

Liczba kłódek zależy od konstrukcji i parametrów konkretnego modelu. Przed zakupem należy sprawdzić liczbę dostępnych otworów oraz dopuszczalne wymiary kabłąków kłódek. Blokadę należy dobrać do liczby pracowników uczestniczących w pracach i obowiązującej procedury LoTo.

3. Jak dobrać odpowiednią blokadę klamrową?

Należy sprawdzić wymiary punktu mocowania, konstrukcję blokady, liczbę wymaganych kłódek oraz materiał wykonania. Ważne są również warunki środowiskowe i ewentualne zagrożenia elektryczne lub wybuchowe. Zawsze trzeba potwierdzić zgodność wybranego wariantu z dokumentacją producenta.

4. Czy blokady klamrowe można stosować w systemie LoTo?

Tak. Blokady klamrowe są wykorzystywane jako element systemów Lockout/Tagout, ponieważ pozwalają wielu pracownikom indywidualnie zabezpieczyć jeden punkt odcięcia energii. Muszą być jednak stosowane w ramach kompletnej procedury, która obejmuje właściwe odłączenie źródeł energii i sprawdzenie bezpieczeństwa maszyny.

5. Jak bezpiecznie użytkować blokady klamrowe?

Przed użyciem należy sprawdzić stan techniczny blokady, jej dopasowanie do punktu mocowania oraz kompatybilność z kłódkami. Zabezpieczenie trzeba montować zgodnie z instrukcją producenta i procedurą zakładową. Nie należy używać uszkodzonych blokad ani samodzielnie usuwać kłódek należących do innych pracowników
