Blokady zaworów – skuteczne zabezpieczenie instalacji przemysłowych i systemów LOTO
Bezpieczeństwo podczas prac konserwacyjnych, serwisowych i naprawczych wymaga odpowiedniego zabezpieczenia wszystkich źródeł energii oraz elementów instalacji, które mogą zostać przypadkowo uruchomione. Szczególne znaczenie ma to w zakładach przemysłowych, gdzie przepływ gazów, cieczy i innych mediów technologicznych jest kontrolowany za pomocą różnego rodzaju zaworów. Nieplanowane otwarcie lub zamknięcie zaworu może prowadzić do wycieku substancji, uszkodzenia urządzeń, awarii instalacji, a nawet poważnego zagrożenia dla zdrowia i życia pracowników.
Blokady zaworów to specjalistyczne zabezpieczenia mechaniczne wykorzystywane w systemach LOTO (Lockout/Tagout), których zadaniem jest uniemożliwienie przypadkowej lub nieuprawnionej zmiany położenia zaworu. Pozwalają unieruchomić dźwignie, pokrętła i inne elementy sterujące przepływem mediów, a następnie zabezpieczyć je za pomocą kłódki bezpieczeństwa oraz odpowiedniego oznakowania.
W ofercie Topserw dostępne są rozwiązania przeznaczone do zabezpieczania zaworów kulowych, motylkowych, zasuwowych i innych elementów instalacji przemysłowych. Różnorodność konstrukcji i zakresów regulacji ułatwia dopasowanie blokady do rodzaju zaworu, jego wymiarów oraz warunków panujących w miejscu pracy.
Czym są blokady zaworów i do czego służą?
Blokady zaworów to mechaniczne urządzenia zabezpieczające, które uniemożliwiają przestawienie zaworu i niekontrolowaną zmianę przepływu medium. Stosuje się je przede wszystkim podczas prac serwisowych, konserwacyjnych, remontowych i naprawczych, gdy konieczne jest zabezpieczenie instalacji przed przypadkowym uruchomieniem.
Ich podstawową funkcją jest utrzymanie zaworu w określonym położeniu. Zamocowana blokada ogranicza możliwość manipulowania dźwignią lub pokrętłem, a dodatkowe zabezpieczenie kłódką uniemożliwia osobom nieuprawnionym usunięcie blokady.
Ma to szczególne znaczenie w instalacjach transportujących substancje chemiczne, paliwa, gazy, parę wodną i inne media technologiczne. Nieplanowana zmiana położenia zaworu może spowodować uwolnienie niebezpiecznej substancji, wzrost ciśnienia lub niekontrolowane uruchomienie procesu technologicznego.
Blokady zaworów stanowią istotny element procedur bezpieczeństwa LOTO. Pomagają pracownikom zachować kontrolę nad stanem instalacji i ograniczają ryzyko związane z wykonywaniem czynności w pobliżu maszyn, urządzeń i rurociągów.
System LOTO – dlaczego blokowanie zaworów jest tak ważne?
LOTO (Lockout/Tagout) to procedura blokowania i oznaczania źródeł energii, której celem jest zapobieganie przypadkowemu uruchomieniu maszyn i urządzeń podczas prac serwisowych. Blokady zaworów odpowiadają za mechaniczne zabezpieczenie elementów instalacji, przez które przepływają gazy, ciecze i inne media.
Podczas konserwacji urządzeń samo wyłączenie maszyny lub zamknięcie zaworu może nie zapewniać wystarczającego poziomu bezpieczeństwa. Istnieje ryzyko, że inny pracownik nieświadomie zmieni położenie elementu sterującego i doprowadzi do ponownego uruchomienia przepływu.
Właśnie dlatego w systemach LOTO stosuje się fizyczne blokady, kłódki oraz zawieszki ostrzegawcze. Tworzą one czytelny system zabezpieczeń, który informuje pozostałych pracowników, że dana instalacja jest wyłączona z użytkowania ze względu na prowadzone prace.
Ważną zasadą jest indywidualne zabezpieczenie stanowiska przez każdą osobę uczestniczącą w pracach. Reguła „One worker – One lock – One key”, czyli jeden pracownik, jedna kłódka i jeden klucz, pozwala przypisać zabezpieczenie do konkretnego użytkownika.
Blokada zaworu powinna być częścią kompletnej procedury obejmującej identyfikację źródeł energii, odcięcie ich dopływu, zabezpieczenie przed ponownym uruchomieniem, rozładowanie energii resztkowej oraz sprawdzenie skuteczności izolacji. Samo założenie blokady nie zastępuje tych czynności.
Jak działają blokady zaworów w praktyce?
Blokada zaworu działa poprzez fizyczne unieruchomienie elementu sterującego i zabezpieczenie go przed przestawieniem. Po prawidłowym zamontowaniu urządzenia można założyć kłódkę bezpieczeństwa, która uniemożliwia zdjęcie zabezpieczenia bez użycia przypisanego klucza.
Sposób montażu zależy od rodzaju zaworu i konstrukcji blokady. W przypadku zaworów kulowych zabezpieczenie obejmuje dźwignię, ograniczając możliwość jej obrotu. Przy zaworach motylkowych blokada uniemożliwia zmianę ustawienia charakterystycznego uchwytu.
W przypadku zaworów zasuwowych mechanizm zabezpieczający obejmuje pokrętło lub inne elementy sterujące, uniemożliwiając ich obracanie.
Po założeniu blokady pracownik umieszcza w odpowiednim otworze kłódkę LOTO. Może również zastosować zawieszkę informującą o prowadzonych pracach, osobie odpowiedzialnej za zabezpieczenie oraz zakazie uruchamiania instalacji.
Takie rozwiązanie zwiększa przejrzystość procedur i ogranicza ryzyko nieporozumień pomiędzy pracownikami różnych zmian.
Rodzaje blokad zaworów i ich zastosowanie
Blokady zaworów występują w różnych konstrukcjach, które odpowiadają budowie poszczególnych typów armatury przemysłowej. Dobór odpowiedniego rozwiązania zależy przede wszystkim od rodzaju mechanizmu sterującego, wymiarów zaworu i sposobu jego obsługi.
W kategorii Topserw dostępne są różne rozwiązania do zabezpieczania elementów instalacji.

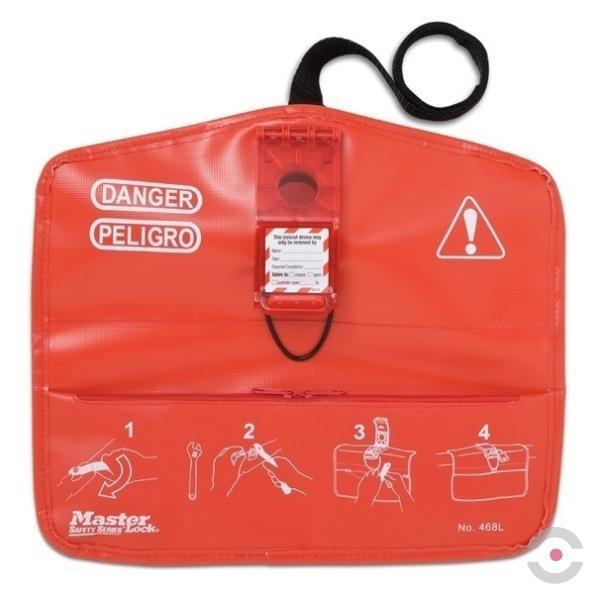

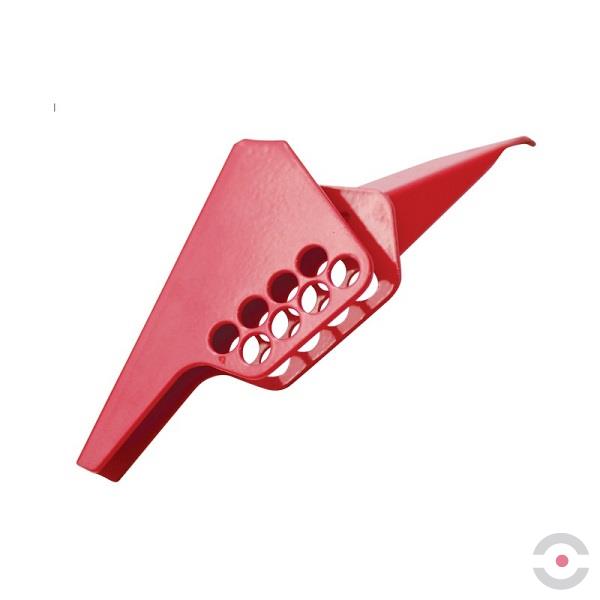

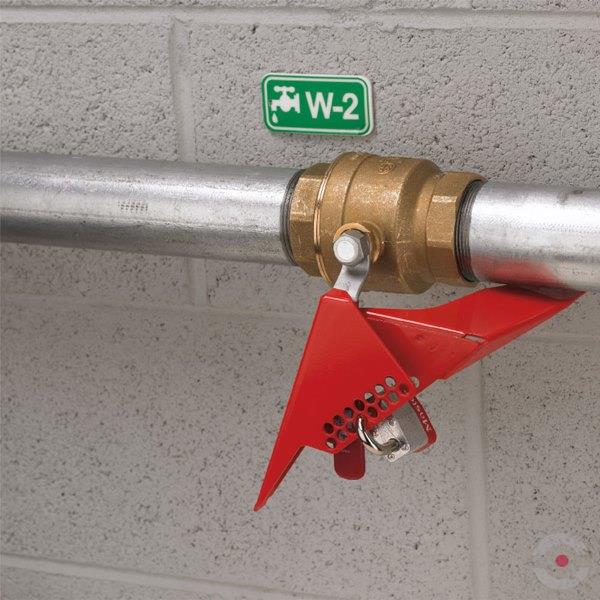

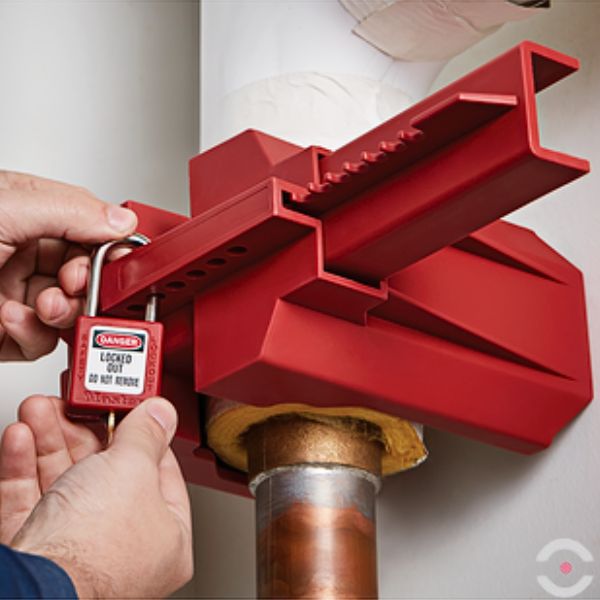

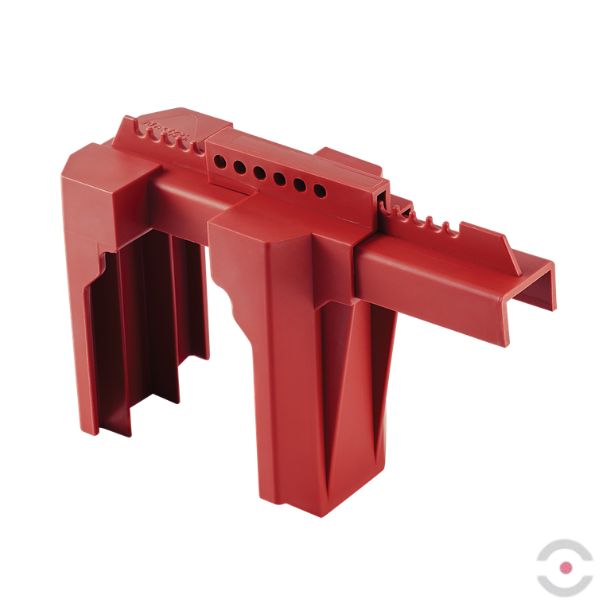

Blokady zaworów kulowych
Przeznaczone są do zabezpieczania zaworów wyposażonych w dźwignię sterującą. Ich zadaniem jest unieruchomienie uchwytu w określonym położeniu i uniemożliwienie przypadkowego otwarcia lub zamknięcia przepływu. Konstrukcja blokady powinna być dopasowana do wymiarów dźwigni i sposobu jej mocowania.
Blokady zaworów motylkowych
Służą do zabezpieczania zaworów wyposażonych w charakterystyczny uchwyt motylkowy. Ograniczają możliwość przypadkowego przekręcenia elementu sterującego, co ma znaczenie podczas wykonywania prac konserwacyjnych i naprawczych.

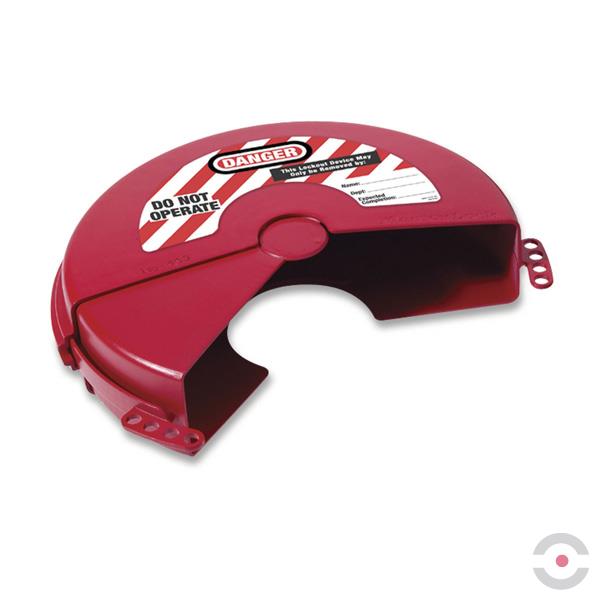

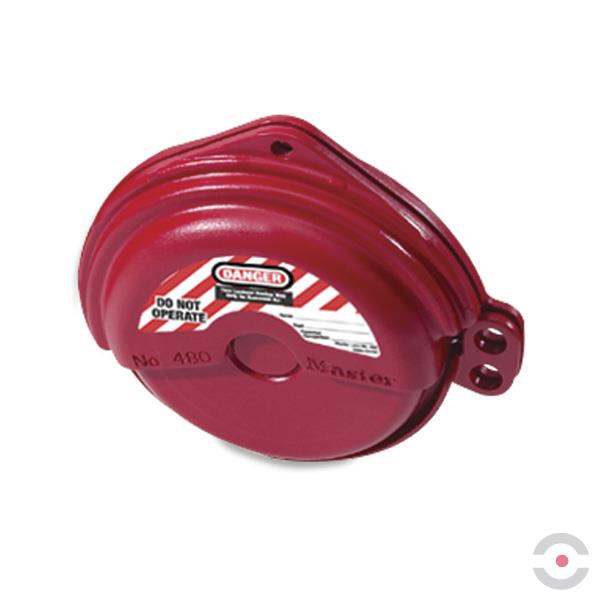

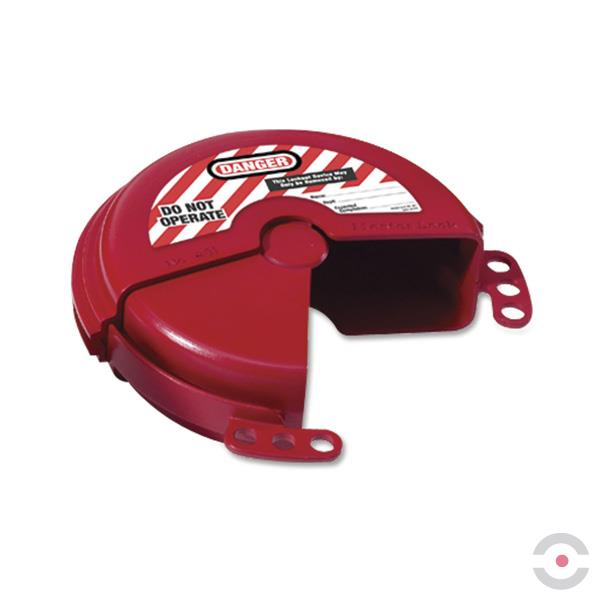

Blokady zaworów zasuwowych
Stosowane są do zabezpieczania zaworów sterowanych pokrętłem lub mechanizmem zasuwowym. Obejmują element sterujący i ograniczają możliwość jego nieautoryzowanego obracania. W zależności od konstrukcji mogą być dopasowywane do różnych średnic pokręteł.

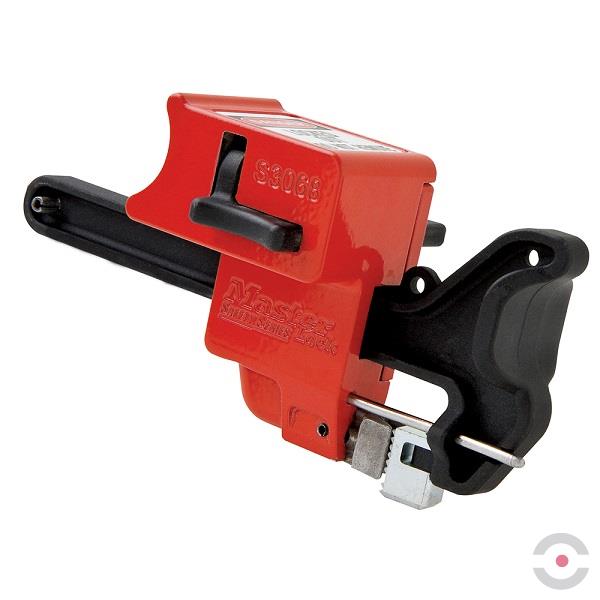

Blokady zaworów regulowane i uniwersalne
Pozwalają dopasować zabezpieczenie do różnych wymiarów i typów zaworów. Regulowana konstrukcja zwiększa elastyczność zastosowania i ułatwia organizację wyposażenia LOTO w zakładach, w których występuje wiele rodzajów instalacji.

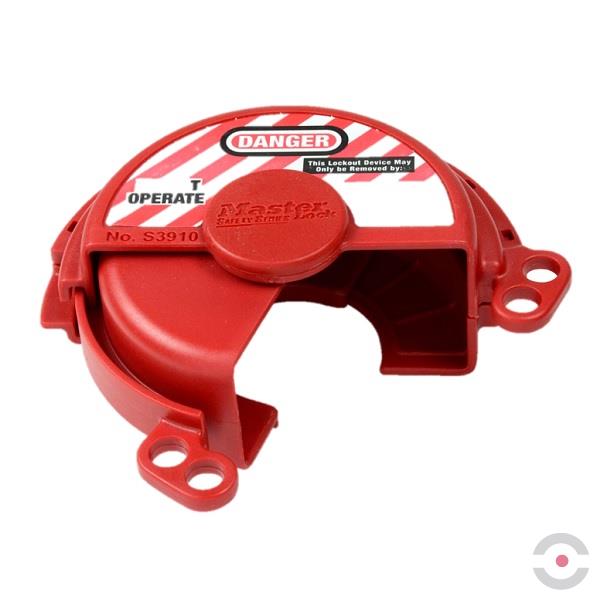

Blokady zaworów butli gazowych
Przeznaczone są do zabezpieczania zaworów butli zawierających gazy sprężone. Ograniczają możliwość niekontrolowanego dostępu do elementu sterującego i przypadkowej zmiany jego ustawienia.
Dobór rodzaju blokady powinien zawsze uwzględniać konstrukcję zaworu, wymagany sposób unieruchomienia i możliwość zastosowania kłódki bezpieczeństwa.
Materiały i odporność blokad na trudne warunki przemysłowe
Blokady zaworów przeznaczone do zastosowań przemysłowych powinny być wykonane z materiałów odpornych na uszkodzenia mechaniczne, wilgoć i działanie czynników środowiskowych. Odpowiednia konstrukcja ma znaczenie dla trwałości zabezpieczenia oraz jego niezawodności podczas codziennego użytkowania.
W produkcji tego typu urządzeń stosuje się między innymi wytrzymałe tworzywa i kompozyty techniczne, które łączą niewielką masę z dobrą odpornością na uszkodzenia.
Ważna jest także odporność na działanie wielu substancji chemicznych, olejów oraz innych czynników występujących w środowiskach przemysłowych. Ogranicza to ryzyko szybkiego zużywania się elementów i utraty ich funkcjonalności.
W zależności od rozwiązania konstrukcyjnego istotne mogą być również właściwości takie jak odporność na promieniowanie UV, zmienne temperatury i wilgoć.
Warto zwrócić uwagę na następujące cechy:
- Wytrzymałość mechaniczna – zabezpieczenie powinno zachowywać swoje właściwości podczas regularnego montażu i demontażu.
- Odporność chemiczna – materiał powinien być odpowiedni do warunków środowiskowych danego zakładu.
- Odporność na korozję – istotna szczególnie w wilgotnych pomieszczeniach i przy instalacjach zewnętrznych.
- Widoczność zabezpieczenia – intensywna kolorystyka, często czerwona, ułatwia identyfikację zablokowanych elementów.
- Możliwość zastosowania kłódki – otwory blokujące pozwalają na indywidualne zabezpieczenie zaworu.
- Regulacja i dopasowanie – ułatwiają wykorzystanie blokady do różnych konfiguracji armatury.
Przed zastosowaniem należy sprawdzić parametry konkretnego zabezpieczenia i jego zgodność z warunkami pracy.
Blokady zaworów ATEX – zabezpieczenie w strefach zagrożonych wybuchem
Blokady zaworów przeznaczone do stref Ex muszą być odpowiednio dobrane do warunków występujących w atmosferze potencjalnie wybuchowej. W takim środowisku szczególne znaczenie ma ograniczanie ryzyka powstawania źródeł zapłonu oraz stosowanie wyposażenia o właściwych parametrach.
W zakładach chemicznych, petrochemicznych, gazowych i innych obiektach przemysłowych mogą występować mieszaniny palnych gazów, par lub pyłów z powietrzem. Z tego względu stosowane zabezpieczenia powinny uwzględniać wymagania wynikające z klasyfikacji stref zagrożenia wybuchem.
W ofercie blokad zaworów Topserw znajdują się również rozwiązania przeznaczone do zastosowań Ex. Przed ich wykorzystaniem należy sprawdzić oznaczenie, dokumentację i warunki dopuszczenia do pracy w danej strefie.
Nie należy zakładać, że każda blokada zaworu nadaje się do stosowania w atmosferze wybuchowej. Odpowiedniość do środowiska Ex musi wynikać z dokumentacji konkretnego rozwiązania i oceny warunków pracy.
Gdzie stosuje się blokady zaworów?
Blokady zaworów znajdują zastosowanie w zakładach, w których instalacje transportują media pod ciśnieniem lub wymagają kontrolowanego odcinania przepływu. Są szczególnie ważne podczas prac remontowych, serwisowych i konserwacyjnych, gdy przypadkowa zmiana ustawienia zaworu może stanowić zagrożenie dla pracowników.
W przemyśle chemicznym i petrochemicznym pomagają zabezpieczać instalacje transportujące agresywne substancje, rozpuszczalniki i inne media technologiczne.
W branży gazowej i naftowej wspierają kontrolę elementów sterujących przepływem gazów i cieczy. Ich prawidłowe zastosowanie ma znaczenie podczas obsługi, przeglądów i napraw infrastruktury przesyłowej.
W zakładach energetycznych i ciepłowniczych blokady wykorzystywane są do zabezpieczania zaworów w instalacjach wodnych, parowych i technologicznych.
Sprawdzają się również w:
- przemyśle spożywczym i farmaceutycznym;
- zakładach produkcyjnych i przetwórczych;
- przedsiębiorstwach wodociągowych i kanalizacyjnych;
- instalacjach HVAC i systemach technicznych;
- magazynach i obiektach infrastrukturalnych;
- warsztatach oraz zakładach prowadzących prace serwisowe.
Niezależnie od branży podstawowym celem jest uniemożliwienie niekontrolowanej zmiany położenia zaworu i zapewnienie pracownikom odpowiednich warunków podczas wykonywania zadań.
Jak dobrać odpowiednią blokadę zaworu do instalacji?
Prawidłowy dobór blokady zaworu wymaga uwzględnienia typu armatury, wymiarów elementu sterującego i warunków środowiskowych. Zabezpieczenie powinno stabilnie obejmować wybrany element i umożliwiać zastosowanie odpowiedniej kłódki bezpieczeństwa.
Przed zakupem warto przeanalizować kilka najważniejszych parametrów:
- Rodzaj zaworu – należy ustalić, czy zabezpieczenie ma być przeznaczone do zaworu kulowego, motylkowego, zasuwowego czy innego mechanizmu.
- Wymiary pokrętła lub dźwigni – średnica i kształt elementu sterującego wpływają na możliwość prawidłowego zamocowania blokady.
- Zakres regulacji – rozwiązania regulowane umożliwiają dopasowanie do różnych rozmiarów armatury.
- Sposób blokowania – trzeba sprawdzić, czy zabezpieczenie unieruchamia zawór w wymaganym położeniu.
- Kompatybilność z kłódką – istotna jest możliwość zastosowania indywidualnego zabezpieczenia LOTO.
- Warunki środowiskowe – należy uwzględnić wilgotność, temperaturę, obecność chemikaliów i ewentualne zagrożenie wybuchem.
Warto również sprawdzić dostępność miejsca wokół zaworu. Niektóre instalacje mają ograniczoną przestrzeń montażową, co może wpływać na możliwość zastosowania określonego rodzaju blokady.
Dobrze dobrane zabezpieczenie powinno być stabilne, łatwe w obsłudze i odporne na przypadkowe przesunięcie. Nie może powodować uszkodzenia zaworu ani utrudniać przeprowadzenia wymaganych czynności serwisowych.
Kłódki i oznaczenia – ważne elementy kompletnego systemu LOTO
Blokada zaworu zapewnia fizyczne unieruchomienie elementu instalacji, natomiast kłódka i zawieszka ostrzegawcza umożliwiają indywidualne zabezpieczenie oraz identyfikację osoby odpowiedzialnej. Połączenie tych elementów tworzy czytelny system Lockout/Tagout.
Kłódki bezpieczeństwa powinny być przypisane do konkretnych pracowników lub zgodne z przyjętym w przedsiębiorstwie systemem kluczowania. Pozwala to ograniczyć ryzyko przypadkowego zdjęcia zabezpieczenia przez osobę nieuprawnioną.
Zawieszki informacyjne przekazują dodatkowe informacje, takie jak zakaz uruchamiania, przyczyna blokady oraz dane osoby wykonującej prace.
W przypadku prac wykonywanych przez kilka osób istotne znaczenie mają rozwiązania umożliwiające założenie więcej niż jednej kłódki. Każdy pracownik może wtedy zachować indywidualną kontrolę nad własnym zabezpieczeniem.
Kompletny system LOTO może obejmować również blokady elektryczne, klamrowe i linkowe oraz tablice, skrzynki i torby do przechowywania wyposażenia.
Blokady zaworów w ofercie Topserw
Blokady zaworów dostępne w Topserw stanowią ważny element wyposażenia przedsiębiorstw, które chcą wdrożyć lub rozbudować system bezpieczeństwa Lockout/Tagout. Umożliwiają zabezpieczanie różnych typów zaworów i ograniczają ryzyko przypadkowego uruchomienia instalacji podczas prac serwisowych oraz konserwacyjnych.
Zróżnicowane konstrukcje, zakresy regulacji i możliwości zastosowania kłódek bezpieczeństwa ułatwiają dopasowanie zabezpieczeń do specyfiki instalacji przemysłowych. Dostępność rozwiązań do zaworów kulowych, motylkowych, zasuwowych i butli gazowych pozwala uwzględnić różne potrzeby użytkowników.
Przed zakupem warto dokładnie sprawdzić typ i wymiary zaworu, warunki pracy oraz wymagania dotyczące blokowania. Pozwoli to wybrać zabezpieczenie, które będzie prawidłowo współpracować z instalacją i procedurami obowiązującymi w przedsiębiorstwie.
Zapoznaj się z ofertą Topserw i wybierz blokady zaworów dopasowane do wymagań Twojego zakładu. Odpowiednio zorganizowany system LOTO pomaga zwiększyć bezpieczeństwo personelu, ograniczyć ryzyko awarii i usprawnić wykonywanie prac technicznych.
FAQ - najczęściej zadawane pytania
1. Do czego służą blokady zaworów w systemie LOTO?
Blokady zaworów służą do mechanicznego unieruchamiania elementów sterujących przepływem cieczy, gazów i innych mediów. Zapobiegają przypadkowej zmianie położenia zaworu podczas prac serwisowych, konserwacyjnych i naprawczych. Po zamontowaniu blokadę można zabezpieczyć kłódką bezpieczeństwa i oznaczyć zawieszką ostrzegawczą.
2. Jak dobrać blokadę do zaworu kulowego, motylkowego lub zasuwowego?
Najpierw należy określić rodzaj zaworu i sposób jego sterowania. Następnie trzeba zmierzyć dźwignię lub pokrętło i porównać wymiary z zakresem zastosowania blokady. Ważne są również warunki środowiskowe oraz możliwość założenia kłódki bezpieczeństwa. W przypadku kilku typów armatury warto rozważyć rozwiązania regulowane lub uniwersalne.
3. Czy blokady zaworów można zabezpieczyć kłódką bezpieczeństwa?
Tak. Blokady zaworów są wyposażane w otwory umożliwiające zastosowanie kłódek bezpieczeństwa. Pozwala to uniemożliwić osobom nieuprawnionym zdjęcie zabezpieczenia. W systemach LOTO zaleca się indywidualne przypisanie kłódki do pracownika, zgodnie z zasadą jeden pracownik – jedna kłódka – jeden klucz.
4. Czy blokady zaworów nadają się do pracy w strefach zagrożonych wybuchem?
Niektóre rozwiązania są przeznaczone do zastosowań w środowiskach Ex. Nie oznacza to jednak, że każda blokada zaworu ma takie dopuszczenie. Przed użyciem w strefie zagrożonej wybuchem należy sprawdzić oznaczenia, dokumentację techniczną i zgodność zabezpieczenia z wymaganiami konkretnego miejsca pracy.
5. Jakie branże wykorzystują blokady zaworów?
Blokady zaworów są stosowane między innymi w przemyśle chemicznym, petrochemicznym, gazowym, naftowym, spożywczym, farmaceutycznym i energetycznym. Znajdują zastosowanie również w zakładach wodociągowych, ciepłowniczych i produkcyjnych. Wszędzie tam pomagają zabezpieczać instalacje podczas prac technicznych i ograniczać ryzyko niekontrolowanego przepływu mediów.
