Blokady rurociągów

Bezpieczne prowadzenie prac konserwacyjnych, remontowych i serwisowych w instalacjach przemysłowych wymaga skutecznego odizolowania źródeł energii oraz zabezpieczenia ich przed przypadkowym ponownym uruchomieniem. Blokady rurociągów są elementem systemu Lockout/Tagout (LoTo), który pomaga kontrolować dostęp do określonych elementów instalacji podczas wykonywania prac.

W praktyce odpowiednio dobrana blokada może zabezpieczyć śruby kołnierzowe i utrudnić dostęp do nich do czasu zakończenia prac. Jest to rozwiązanie przeznaczone dla środowisk przemysłowych, w których procedury bezpieczeństwa wymagają jednoznacznego odseparowania instalacji od możliwości niekontrolowanej ingerencji.

Czym są blokady rurociągów i do czego służą?

Blokady rurociągów to urządzenia stosowane w procedurach LoTo do fizycznego zabezpieczenia elementów połączeń rurociągowych, takich jak kołnierze zaślepiające. Ich zadaniem jest zakrycie śrub kołnierzowych i ograniczenie możliwości dostępu do nich do momentu zakończenia prac.

W ofercie Topserw znajdują się blokady kołnierza zaślepiającego Master Lock w trzech zakresach wymiarowych: 38–143 mm, 95–273 mm oraz 197–454 mm. Dzięki temu można dobrać wariant do różnych instalacji i średnic.

Blokady należą do kategorii Blokowanie i oznaczanie (LoTo) oraz linii produktowej TRAFFline. Są przeznaczone do zastosowań, w których fizyczne zabezpieczenie elementu instalacji stanowi część przyjętej procedury bezpieczeństwa.

Nie należy jednak traktować samego urządzenia jako kompletnego systemu bezpieczeństwa. Skuteczność procedury LoTo zależy również od właściwej identyfikacji źródeł energii, odłączenia instalacji, zastosowania odpowiednich blokad i oznaczeń oraz przestrzegania procedur obowiązujących w danym zakładzie.

Dlaczego stosuje się blokady kołnierzy w procedurach LoTo?

Blokada kołnierza zaślepiającego pozwala fizycznie zakryć śruby kołnierzowe, ograniczając dostęp do nich podczas prowadzonych prac. Dzięki temu może stanowić element procedury zabezpieczającej instalację przed niepożądaną ingerencją.

Podczas prac remontowych lub konserwacyjnych pracownicy mogą wykonywać czynności bezpośrednio przy instalacji, której stan lub konfiguracja nie powinny zostać zmienione przed zakończeniem prac.

W takich sytuacjach oznaczenie słowne lub ostrzegawcza zawieszka mogą być niewystarczające jako jedyny środek organizacyjny. System LoTo wykorzystuje również fizyczne blokowanie.

Blokada rurociągu pozwala połączyć oznaczenie z fizycznym zabezpieczeniem określonego elementu.

Ma to szczególne znaczenie w zakładach produkcyjnych, instalacjach technologicznych, zakładach chemicznych, energetyce, przemyśle przetwórczym oraz wszędzie tam, gdzie występują rozbudowane sieci rurociągów.

Jak działają blokady rurociągów Master Lock?

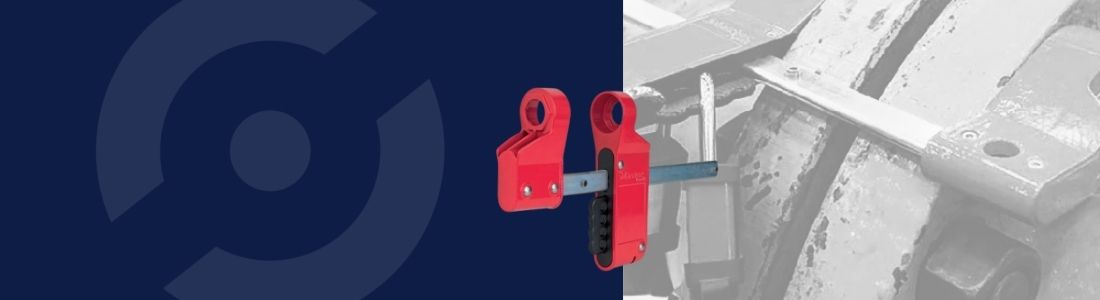

Blokady Master Lock z tej kategorii zakrywają śruby kołnierzowe i są regulowane, dzięki czemu mogą być dopasowane do określonych zakresów wymiarowych rur i nakrętek. Konstrukcja wykorzystuje stal hartowaną oraz elementy aluminiowe.

Regulowana konstrukcja pozwala dopasować urządzenie do wielu konfiguracji.

Po prawidłowym założeniu blokada zakrywa śruby kołnierzowe, ograniczając możliwość dostępu do nich.

Jest to istotne szczególnie w sytuacji, gdy demontaż, odkręcenie lub manipulowanie przy połączeniu mogłoby nastąpić przed zakończeniem zaplanowanych prac.

Producent wskazuje również na cztery otwory blokujące. Pozwalają one na jednoczesne zastosowanie blokady przez kilku pracowników, co może mieć znaczenie w przypadku prac wykonywanych przez zespoły.

Którą blokadę rurociągu wybrać do konkretnej instalacji?

Wybór blokady rurociągu powinien być oparty przede wszystkim na wymiarach elementu instalacji, średnicy rury oraz rozmiarze nakrętek. Nie należy dobierać urządzenia wyłącznie na podstawie nazwy produktu lub orientacyjnej średnicy rurociągu.

W aktualnej ofercie Topserw dostępne są trzy podstawowe warianty.

Pierwszy model obejmuje zakres szerokości 38–143 mm. Producent podaje dla niego zalecaną średnicę nakrętek 19–28,5 mm oraz zakres średnicy rur 13–76 mm.

Drugi wariant ma zakres 95–273 mm. W tym przypadku wskazana zalecana średnica nakrętek wynosi 33–48 mm, a zakres średnicy rur to 80–305 mm.

Największy z dostępnych modeli obejmuje zakres 197–454 mm. Producent wskazuje dla niego zalecaną średnicę nakrętek 52–70 mm oraz zakres średnicy rur 355–610 mm.

Przed zamówieniem należy więc dokładnie porównać wymiary instalacji z parametrami konkretnego modelu.

Zakresy wymiarowe blokad kołnierzowych

Trzy warianty blokad pozwalają dopasować rozwiązanie do małych, średnich i większych instalacji rurowych. Właściwy zakres należy zawsze potwierdzić na podstawie rzeczywistych wymiarów kołnierza, śrub, nakrętek i rury.

Dostępne modele obejmują:

• 38–143 mm – wariant do mniejszych instalacji;
• 95–273 mm – rozwiązanie do średnich zakresów;
• 197–454 mm – największy wariant dostępny w tej kategorii.

Taki podział ułatwia dobór urządzenia bez konieczności szukania jednego uniwersalnego rozwiązania.

Jednocześnie zakres nazwany w karcie produktu jako „szerokość” nie powinien być automatycznie utożsamiany ze średnicą każdego elementu instalacji. Podczas doboru należy kierować się kompletem parametrów podanym przez producenta.

Gdzie stosuje się blokady rurociągów?

Blokady rurociągów znajdują zastosowanie w zakładach przemysłowych i technicznych, w których podczas prac serwisowych konieczne jest fizyczne zabezpieczenie określonych elementów instalacji.

Mogą być wykorzystywane m.in. w:

• zakładach produkcyjnych,
• instalacjach technologicznych,
• zakładach chemicznych,
• zakładach przetwórstwa,
• obiektach energetycznych,
• przedsiębiorstwach utrzymania ruchu,
• warsztatach przemysłowych,
• instalacjach przesyłowych,
• zakładach wykorzystujących rozbudowane sieci rurowe,
• miejscach, w których funkcjonują procedury Lockout/Tagout.

Zakres zastosowań zależy jednak od konstrukcji instalacji, medium, procedur zakładowych oraz wymagań bezpieczeństwa.

Sama obecność blokady nie oznacza automatycznie, że dana instalacja została bezpiecznie odizolowana.

To element większej procedury, której wszystkie etapy powinny być określone przez osoby odpowiedzialne za bezpieczeństwo pracy.

Co daje zastosowanie systemu Lockout/Tagout?

Lockout/Tagout, czyli LoTo, to system organizacyjno-techniczny służący do kontrolowania niebezpiecznych źródeł energii podczas prac serwisowych, konserwacyjnych i naprawczych. Obejmuje m.in. odłączenie źródła energii, fizyczne zablokowanie elementu oraz jego odpowiednie oznaczenie.

W przypadku instalacji rurociągowych znaczenie może mieć energia związana z przepływem medium, ciśnieniem lub innymi parametrami procesu technologicznego.

Procedura powinna prowadzić do takiego stanu, w którym pracownik może rozpocząć pracę dopiero po wykonaniu wymaganych czynności zabezpieczających.

Blokady rurociągów mogą stanowić jeden z fizycznych elementów takiego systemu.

Topserw prowadzi kategorię produktów Blokowanie i oznaczanie (LoTo), obejmującą również blokady elektryczne, klamrowe, linkowe, zaworów, kłódki, zawieszki oraz tablice, skrzynki, torby i wieszaki.

Dzięki temu blokadę rurociągu można traktować jako część szerszego wyposażenia służącego do wdrażania procedur LoTo.

Czy blokada kołnierza może być używana przez kilku pracowników?

Tak. Wybrane blokady kołnierzy Master Lock mają cztery otwory blokujące, które pozwalają na jednoczesne zastosowanie blokady przez kilku pracowników.

Rozwiązanie to może być przydatne podczas prac wykonywanych przez kilkuosobowy zespół.

Każdy uczestnik procedury może mieć własny sposób kontroli dostępu zgodny z zasadami obowiązującymi w zakładzie.

W praktyce znaczenie ma tutaj nie tylko sama liczba otworów, lecz także prawidłowe zaplanowanie całej procedury.

Osoby odpowiedzialne za LoTo powinny określić, kto może zakładać i usuwać blokady, w jaki sposób identyfikowany jest pracownik oraz jakie warunki muszą zostać spełnione przed ponownym uruchomieniem instalacji.

Z jakich materiałów wykonane są blokady rurociągów?

Blokady z aktualnej oferty Topserw są wykonane z konstrukcji wykorzystującej aluminium i stal hartowaną, a w parametrach technicznych jako materiał wskazano stal hartowaną. Producent opisuje konstrukcję jako przeznaczoną do pracy w wymagających warunkach.

Materiał ma znaczenie ze względu na charakter zastosowania.

Blokada jest elementem wyposażenia bezpieczeństwa, dlatego powinna być odpowiednio dopasowana do warunków panujących w miejscu wykonywania prac.

Należy jednak pamiętać, że odporność materiałowa urządzenia nie oznacza jego uniwersalności dla każdego środowiska chemicznego lub procesowego.

Jeżeli instalacja pracuje z agresywnym medium, wysoką temperaturą, szczególnymi substancjami lub w nietypowych warunkach, przed zastosowaniem produktu należy zweryfikować jego kompatybilność z warunkami pracy.

Jak prawidłowo dobrać blokadę rurociągu?

Prawidłowy dobór blokady powinien rozpocząć się od identyfikacji elementu, który ma zostać zabezpieczony, oraz dokładnego pomiaru jego wymiarów. Dopiero na tej podstawie należy wybrać odpowiedni zakres urządzenia.

Przed zamówieniem warto przygotować:

• średnicę rury;
• wymiary kołnierza;
• średnicę nakrętek;
• sposób wykonania połączenia;
• miejsce, w którym ma zostać założona blokada;
• informacje o warunkach środowiskowych;
• wymagania wynikające z zakładowej procedury LoTo.

Nie należy opierać wyboru wyłącznie na nominalnym rozmiarze rurociągu.

Dwa rurociągi o podobnej średnicy nominalnej mogą mieć różne konfiguracje połączeń.

Dlatego dokumentacja techniczna i rzeczywiste pomiary są ważniejsze niż samo oznaczenie instalacji.

W razie wątpliwości warto skonsultować dobór produktu z dostawcą lub osobą odpowiedzialną za bezpieczeństwo techniczne.

Dlaczego warto połączyć blokadę mechaniczną z oznaczeniem?

Fizyczna blokada i czytelne oznaczenie pełnią różne, uzupełniające się funkcje w procedurze LoTo. Blokada ogranicza możliwość ingerencji w zabezpieczony element, natomiast oznaczenie przekazuje informację o statusie prac i osobie odpowiedzialnej.

W praktyce system LoTo powinien być jednoznaczny dla wszystkich osób uczestniczących w pracach.

Zawieszka lub etykieta może informować, że urządzenie jest objęte procedurą i nie powinno być uruchamiane ani odblokowywane.

Blokada stanowi natomiast fizyczną barierę.

Topserw oferuje w ramach kategorii LoTo również kłódki, zawieszki oraz tablice i inne akcesoria potrzebne do organizacji systemu blokowania i oznaczania.

Takie podejście pozwala budować procedurę odpowiednio dopasowaną do specyfiki konkretnego zakładu.

Bezpieczne prace konserwacyjne przy instalacjach przemysłowych

Bezpieczeństwo prac przy rurociągach wymaga kontrolowania zarówno źródeł energii, jak i dostępu do elementów instalacji. Blokady rurociągów mogą wspierać ten proces jako fizyczny element procedury LoTo.

Podczas planowania prac należy uwzględnić wszystkie potencjalne źródła zagrożenia.

W zależności od instalacji mogą mieć znaczenie ciśnienie, przepływ, temperatura, medium procesowe, energia mechaniczna lub inne czynniki technologiczne.

Samo zastosowanie blokady kołnierzowej nie zastępuje procedury odcięcia, rozładowania energii, sprawdzenia stanu bezpiecznego ani innych wymaganych czynności.

Dlatego dobór urządzenia powinien zawsze odbywać się w kontekście całego procesu bezpieczeństwa.

Blokady rurociągów Topserw – rozwiązania do systemów LoTo

Blokady rurociągów dostępne w Topserw to regulowane blokady kołnierzy zaślepiających Master Lock przeznaczone do zastosowania w procedurach Lockout/Tagout. Trzy zakresy wymiarowe pozwalają dobrać rozwiązanie do różnych konfiguracji rurociągów.

Wybierając konkretny model, należy zwrócić uwagę przede wszystkim na zakres wymiarowy oraz parametry podane przez producenta.

Dostępne warianty obejmują zakresy 38–143 mm, 95–273 mm i 197–454 mm.

Konstrukcja blokad została zaprojektowana tak, aby zakrywać śruby kołnierzowe i umożliwiać zastosowanie kilku kłódek poprzez cztery otwory blokujące.

Jeżeli szukasz blokad rurociągów do systemu LoTo, przed zakupem warto dokładnie zmierzyć zabezpieczany element i porównać jego parametry z kartą techniczną wybranego modelu.

Odpowiednio dobrana blokada jest jednym z elementów pozwalających uporządkować i ustandaryzować proces zabezpieczania instalacji podczas prac serwisowych i konserwacyjnych.

FAQ – najczęstsze pytania o blokady rurociągów

1. Czym są blokady rurociągów?

Blokady rurociągów to urządzenia stosowane w systemach Lockout/Tagout do fizycznego zabezpieczania wybranych elementów instalacji podczas prac konserwacyjnych, remontowych lub serwisowych. Dostępne w Topserw blokady Master Lock zakrywają śruby kołnierzowe, ograniczając do nich dostęp do czasu zakończenia prac. Występują w trzech zakresach wymiarowych: 38–143 mm, 95–273 mm oraz 197–454 mm.

2. Do czego służy blokada kołnierza zaślepiającego?

Blokada kołnierza zaślepiającego służy do zakrycia śrub kołnierzowych i ograniczenia możliwości dostępu do połączenia podczas prowadzonych prac. Jest elementem systemu LoTo i powinna być stosowana zgodnie z procedurą obowiązującą w danym zakładzie. Sam produkt nie zastępuje pełnej procedury odłączenia i zabezpieczenia wszystkich źródeł energii.

3. Jak dobrać blokadę rurociągu do średnicy rury?

Należy sprawdzić nie tylko średnicę rury, ale również wymiary kołnierza, średnicę nakrętek oraz zakres przewidziany przez producenta dla danego modelu. Przykładowo model 38–143 mm jest wskazany dla rur o zakresie 13–76 mm i nakrętek 19–28,5 mm, natomiast model 197–454 mm dla rur 355–610 mm i nakrętek 52–70 mm.

4. Czy blokada rurociągu może być używana przez kilku pracowników?

Tak. Dostępne modele Master Lock mają cztery otwory blokujące, które umożliwiają jednoczesne zastosowanie blokady przez kilku pracowników. Jest to przydatne podczas prac zespołowych, gdy każdy uczestnik procedury powinien mieć możliwość zastosowania własnego zabezpieczenia zgodnie z zasadami LoTo obowiązującymi w zakładzie.

5. Czy blokady rurociągów są częścią systemu LoTo?

Tak. Produkty znajdujące się w tej kategorii należą do grupy „Blokady rurociągów” w ramach kategorii „Blokowanie i oznaczanie (LoTo)”. Powinny być traktowane jako element całej procedury Lockout/Tagout, obejmującej identyfikację źródeł energii, ich odłączenie, zabezpieczenie, oznaczenie i kontrolę przed ponownym uruchomieniem.
